FT8443AD作為一款專為電磁爐設計的高精度電源方案芯片，憑借其卓越的性能和優化的設計，成為了電磁爐電源的理想選擇。本文將深入分析基于FT8443AD的18V300mA電磁爐電源方案，涵蓋其設計特點、電源規格、電路原理圖、PCB布局以及物料清單（BOM）等關鍵內容。

設計特點

FT8443AD是一款高性能、高精度、低成本的非隔離PWM功率開關，專為電磁爐等小家電輔助電源設計。其主要特點如下：

1. 全電壓輸入范圍

該方案支持90Vac~264Vac的全電壓輸入范圍，適用于50/60Hz的交流電源，能夠確保電源在全球不同電網環境下都能穩定工作，無需額外的電壓適配器，大大提升了電源的通用性和便利性。

2. 高效率與低紋波

在115Vac和230Vac滿載條件下，電源的效率可達78.56%，這一效率水平在同類產品中表現優異，能夠有效降低能耗，提升電源的整體性能。同時，紋波電壓控制在100mV以內，確保輸出電壓的穩定性，為電磁爐的控制電路提供高質量的電源支持。

3. 簡化的外圍設計

FT8443AD采用BUCK結構，并使用工字電感，極大地簡化了外圍電路設計。這種設計不僅減少了元件數量，降低了成本，還提高了電路的可靠性和穩定性，使得PCB布局更加簡潔，調試過程也更為方便。

4. 高壓啟動與動態響應

內置高壓啟動功能，起機時間短，典型值僅為50ms，能夠快速響應負載變化，確保電源的穩定輸出。此外，F(xiàn)T8443AD還具備優越的動態響應能力，能夠有效應對負載突變等情況，保障電源系統的穩定運行。

5. 高可靠性與保護功能

FT8443AD內置650V高壓MOS，使得IC在工作過程中溫度較低，進一步提升了電源的可靠性。同時，該方案還具備過壓、欠壓、過溫、過流以及輸出短路保護等多種保護功能，全方位保障電源的安全運行，延長電源的使用壽命。

電源規格

以下是該18V300mA電磁爐電源方案的主要電源規格：

輸入電壓與頻率

    輸入電壓范圍：90Vac~264Vac
    輸入頻率：50/60Hz

輸出參數

    輸出電壓：18V
    輸出電流：300mA
    連續輸出功率：5.4W

效率

    滿載效率：78.56%（在115Vac和230Vac滿載條件下測得）

EMI標準

    傳導EMI：滿足EN55022B標準
    輻射EMI：滿足EN55013標準

PCB尺寸

    尺寸：70mm×36mm
    板層：單面板

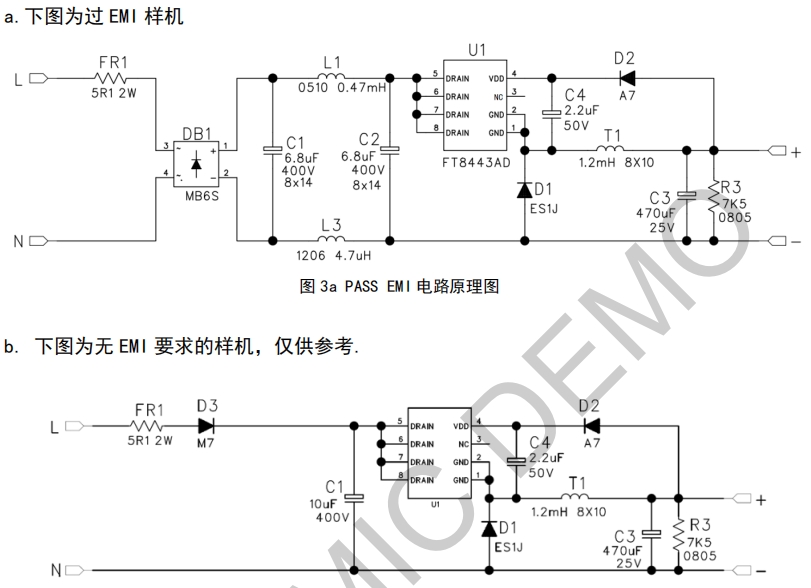

電路原理圖

FT8443AD的電路原理圖設計簡潔而高效，充分體現了其BUCK結構的特點。以下是電路原理圖的簡要介紹：

1. 輸入整流與濾波

交流輸入電壓首先經過整流橋進行整流，轉換為直流電壓，然后通過輸入濾波電容進行濾波，以減少輸入電壓的紋波和噪聲，為后續的PWM控制電路提供穩定的直流輸入。

2. PWM控制與功率開關

FT8443AD內部的電流模PWM控制器根據反饋信號調節PWM信號的占空比，從而控制功率開關管的導通和截止時間。功率開關管采用內置的650V高壓MOS，能夠承受較高的輸入電壓，同時確保開關過程的高效性和可靠性。

3. 輸出濾波與穩壓

經過功率開關管的開關作用，輸出電壓通過輸出濾波電感和電容進行濾波和穩壓，最終輸出穩定的18V電壓。輸出濾波電感采用工字電感，其感量為1.2mH，能夠有效抑制輸出電流的紋波，確保輸出電壓的穩定性。

4. 保護電路

電路中還設計了多種保護功能，如欠壓保護、過壓保護、過溫保護、過流保護以及輸出短路保護等。這些保護功能通過相應的檢測電路和保護芯片實現，能夠在電源出現異常情況時及時切斷電源，保護負載設備和電源自身免受損壞。

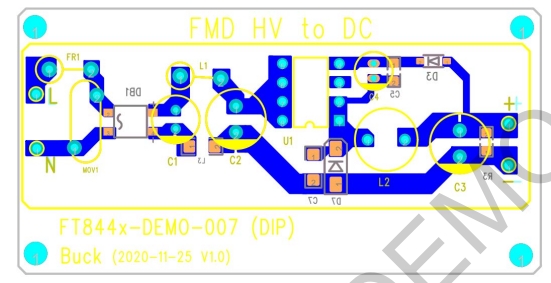

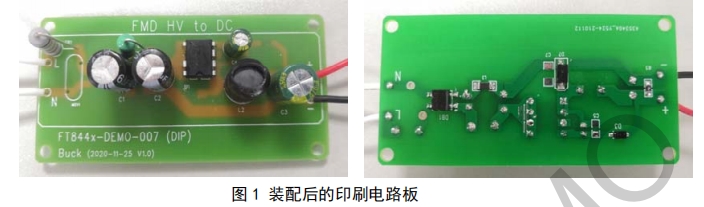

PCB布局

PCB布局對于電源的性能和可靠性至關重要。以下是該方案的PCB布局要點：

1. 厚度與板層

    PCB厚度：1mm
    板層：單面板雙面元件，頂面為插件元件，底面為貼片元件

2. 元件布局

    輸入元件（如整流橋、輸入濾波電容等）應盡量靠近輸入端，以減少輸入線路的阻抗和干擾。
    功率開關管和相關元件應放置在PCB的中心位置，以確保良好的散熱性能。
    輸出元件（如輸出濾波電感、電容等）應盡量靠近輸出端，以減少輸出線路的阻抗和紋波。
    保護電路元件應合理布局，確保信號傳輸?shù)姆€(wěn)定性和可靠性。

3. 走線設計

    電源線和地線應盡量加粗，以降低線路阻抗，減少電壓降和功率損耗。
    信號線應盡量短且避免與其他線路交叉，以減少信號干擾。
    敏感元件（如反饋電路元件）應遠離大電流和高頻干擾源，以確保信號的穩定性。

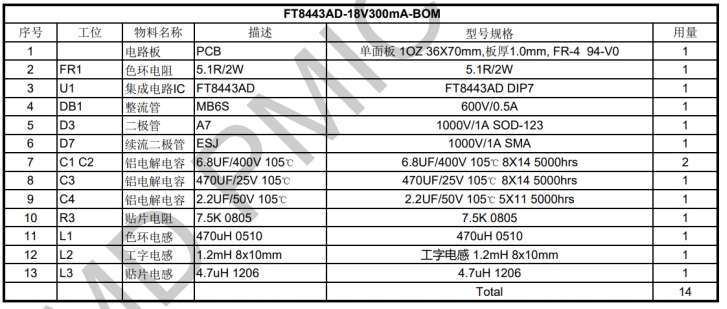

物料清單（BOM）

以下是該18V300mA電磁爐電源方案的主要物料清單：

總結

FT8443AD的18V300mA電磁爐電源方案以其高精度、高效率、低成本的特點，為電磁爐等小家電輔助電源提供了一種理想的電源解決方案。通過全電壓輸入范圍、簡化外圍設計、BUCK結構、高壓啟動與動態響應以及多種保護功能等優勢，該方案能夠滿足不同用戶的需求，確保電源的穩定、可靠運行。同時，詳細的電路原理圖、PCB布局以及物料清單為設計人員提供了清晰的參考，有助于快速實現產品的開發和生產。
