LP2701A是深圳市芯茂微電子（Chip Hope）推出的一款高效率高精度非隔離降壓開關電源恒壓控制驅動芯片，專為85VAC~265VAC寬輸入電壓范圍的小家電、白色家電及LED照明電源設計。其核心優勢在于：
集成500V高壓功率管，無需外部啟動電阻和輔助繞組供電，簡化外圍電路；
特有的數字恒壓控制，無需環路補償，兼容DCM（斷續模式）與CCM（連續模式）；
多重保護機制（VBP鉗位、欠壓保護、短路保護、過溫保護），可靠性媲美隔離方案。
| 參數 | 典型值/范圍 | 意義與應用場景 |
|---|---|---|
| 輸入電壓范圍 | 85VAC~265VAC | 全球通用電網，適配小家電/LED驅動 |
| 輸出電流能力 | ≤80mA（12V輸出） | 滿足低功耗設備（如智能插座、傳感器） |
| 工作頻率 | 66kHz | 平衡效率與EMI，適合低成本磁性元件 |
| 過溫保護閾值 | 150℃（遲滯20℃） | 防止過熱損壞，延長產品壽命 |
| ESD防護 | 2kV（人體模型） | 提升生產良率與終端抗干擾能力 |
恒壓控制公式：
VOUT=RFBLRFBH+RFBL×VFB(VFB=0.86V)
通過分壓電阻精確設定輸出電壓，簡化設計流程。
前沿消隱（LEB）技術：210ns的消隱時間避免電流采樣誤觸發，提升抗噪聲能力。

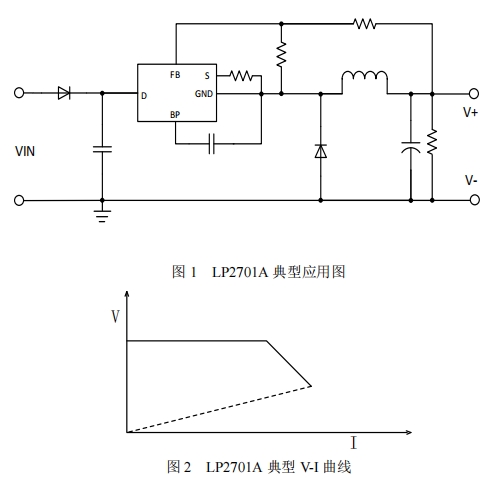

典型應用圖：
關鍵元件選型：
電感L：根據公式
計算，推薦10~47μH（DCM模式）。
VBP電容：1μF陶瓷電容，緊靠BP引腳放置，確保供電穩定性。
續流二極管：肖特基二極管（如SS14），降低導通損耗。
功率環路最小化：縮短電感-功率管-輸出電容的路徑，降低EMI輻射。
FB分壓電阻靠近芯片：減少噪聲耦合，提升恒壓精度。
散熱設計：θJA=240℃/W，建議預留散熱焊盤或增加銅箔面積。
成本革命：
集成高壓啟動與功率管，省去傳統方案中的啟動電阻、輔助繞組，BOM成本降低30%。
SOT23-5封裝（3mm×2.9mm）節省PCB空間，適合微型化家電（如TWS耳機充電倉）。
能效提升：
典型效率≥85%（12V/50mA輸出），滿足歐盟ErP指令，助力出口產品合規。
可靠性升級：
過溫保護與自動重啟機制，解決小家電長期待機過熱問題，提升用戶體驗。
小家電：智能插座、電動牙刷、空氣炸鍋（開放式電源）。
LED照明：替換阻容降壓方案，實現無頻閃、高精度恒流驅動。
工業控制：傳感器供電、PLC輔助電源，替代傳統線性穩壓器。
LP2701A以“極簡設計+極致可靠性”重新定義非隔離降壓芯片的標準，其核心價值在于：
降低工程師設計門檻：無需環路補償，縮短開發周期；
賦能產品差異化：通過高效能與高可靠性，提升終端產品競爭力；
推動行業綠色轉型：高能效與低成本雙輪驅動，加速小家電行業升級。
（如需進一步技術支持或樣品申請，可聯系深圳三佛科技）
