BPA8504/05/06是晶豐明源推出的非隔離Buck降壓電源芯片，內置650V高壓MOSFET，采用極簡外圍設計，輸出電流覆蓋125mA~450mA范圍。該系列專為小家電輔助電源、MCU供電、IoT設備等應用設計，具有高效率、低待機功耗、高集成度的特點。
核心優勢：
| 特性 | 參數 |
|---|---|
| 內置高壓MOSFET | 650V耐壓，RDS(on)約1.5Ω（典型值） |

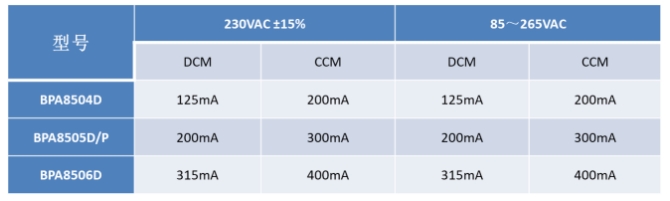

| 輸出電流能力 | BPA8504: 125mA / BPA8505: 250mA / BPA8506: 450mA |
| 工作頻率 | 1kHz~45kHz，隨負載自適應調節 |
| 反饋基準 | 1.7V（高精度內部基準） |
| 保護功能 | OVP、OLP、SCP、OTP、逐周期限流 |
| 軟啟動 | 內置軟啟動，減小啟動沖擊 |
| 抖頻功能 | 內置抖頻，改善EMI性能 |
| 封裝形式 | SOP-7、DIP-7可選 |

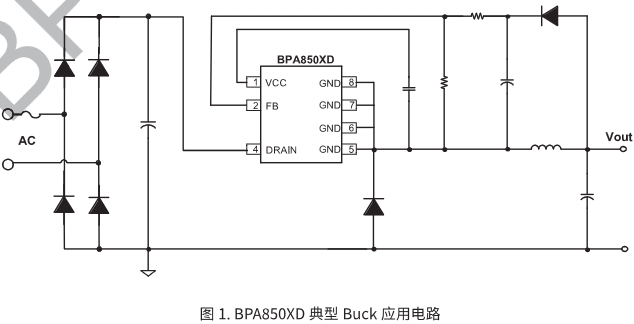

| 管腳 | 名稱 | 類型 | 功能描述 |
|---|---|---|---|
| 1 | VCC | 電源 | 芯片供電輸入，典型工作電壓6.4V/5V |
| 2 | FB | 輸入 | 反饋輸入腳，通過分壓電阻檢測輸出電壓 |
| 3 | NC | - | 懸空腳（SOP-7）或VCC（DIP-7） |
| 4 | DRAIN | 輸出 | 內置MOSFET漏極，接電感和續流二極管 |
| 5-8 | GND | 地 | 芯片地，多引腳并聯降低熱阻 |

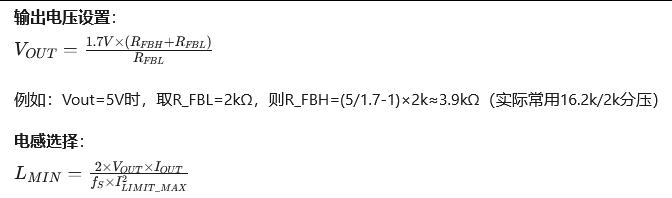

推薦值：1mH~4.7mH（根據輸出電流選擇）
| 型號 | 輸出電流 | 封裝 | 包裝 | 典型應用 |
|---|---|---|---|---|
| BPA8504D | 125mA | SOP-7 | 編帶 | 小功率MCU供電 |
| BPA8504P | 125mA | DIP-7 | 管裝 | 家電控制板 |
| BPA8505D | 250mA | SOP-7 | 編帶 | 標準5V/250mA電源 |
| BPA8505P | 250mA | DIP-7 | 管裝 | 工業控制供電 |
| BPA8506D | 450mA | SOP-7 | 編帶 | 大電流負載供電 |
| BPA8506P | 450mA | DIP-7 | 管裝 | 電機驅動輔助電源 |
型號命名規則：

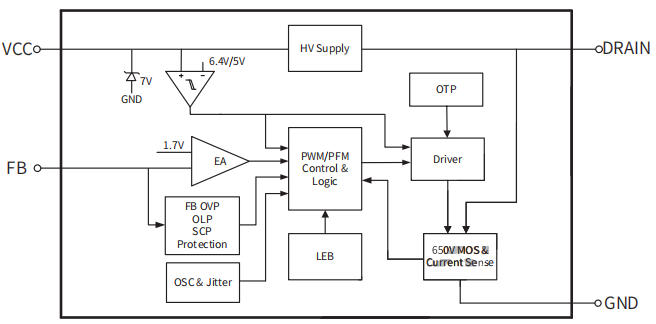

| 負載狀態 | 工作模式 | 頻率特性 | 特點 |
|---|---|---|---|
| 重載 | PWM模式 | 固定45kHz | 滿載高效率 |
| 中載 | PFM模式 | 22kHz~45kHz | 頻率隨負載降低 |
| 輕載 | 低頻PFM | 1kHz~22kHz | 降低開關損耗 |
| 空載 | 突發模式 | <1kHz | 超低待機功耗 |
| 保護類型 | 觸發條件 | 動作方式 | 恢復方式 |
|---|---|---|---|
| 輸出過壓保護 (OVP) | FB電壓 > 1.5×Vref（約2.55V） | 立即關斷輸出 | 電壓恢復正常后自動恢復 |
| 過載保護 (OLP) | FB電壓 < 0.4V 持續 32ms | 進入打嗝模式（間歇工作） | 負載減小至正常范圍后自動恢復 |
| 輸出短路保護 (SCP) | FB電壓 < 0.4V 持續 4ms | 進入打嗝模式 | 短路解除后自動恢復 |
| 過溫保護 (OTP) | 芯片結溫 > 150°C | 完全關斷輸出 | 溫度降至恢復閾值以下后自動恢復 |
| 逐周期電流限制 | 電感電流 > ILIMIT_MAX | 當前周期立即關斷MOS | 下一開關周期自動恢復 |
| VCC欠壓鎖定 (UVLO) | VCC電壓 < 5.0V | 芯片停止工作 | VCC電壓 > 6.4V后自動恢復 |
| 軟啟動保護 | 芯片啟動時 | 限流點從40%逐步上升至100%（127個周期） | 完成 |
| 輸出電流 | 推薦電感值 | 飽和電流 |
|---|---|---|
| 125mA (BPA8504) | 2.2mH~4.7mH | >200mA |
| 250mA (BPA8505) | 1.0mH~2.2mH | >400mA |
| 450mA (BPA8506) | 470μH~1.0mH | >700mA |
關鍵布局要點：
┌─────────────────────────────────────────┐
│ 1. VCC電容緊靠芯片VCC和GND引腳(5mm內) │
│ 2. FB分壓電阻靠近FB腳，遠離電感/二極管 │
│ 3. 功率環路面積盡量小：輸入電容→電感→ │
│ 芯片DRAIN→GND→輸入電容 │
│ 4. GND鋪銅盡量大，多打過孔散熱 │
│ 5. 反饋走線遠離高壓開關節點 │

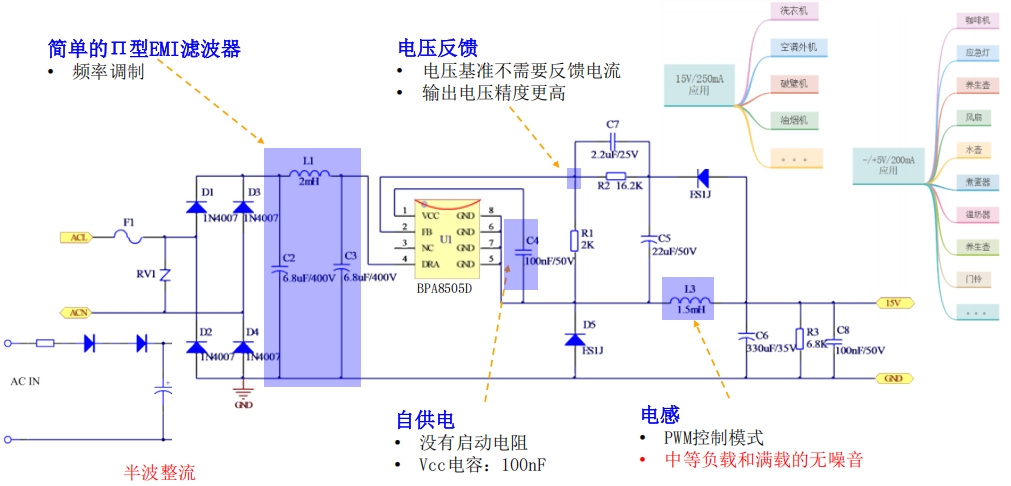

└─────────────────────────────────────────┘| 位號 | 元件 | 規格 | 數量 |
|---|---|---|---|
| U1 | BPA8505D | SOP-7 | 1 |
| L1 | 電感 | 1mH/0.5A | 1 |
| D1-D4 | 整流二極管 | 1N4007 | 4 |
| D5 | 續流二極管 | ES1J/600V | 1 |
| C1,C2 | 高壓濾波電容 | 6.8μF/400V | 2 |
| C3 | VCC供電電容 | 2.2μF/25V | 1 |
| C4 | 高頻濾波電容 | 100nF/50V | 1 |
| C5 | 輸出濾波電容 | 10μF/50V | 1 |
| R1 | 上分壓電阻 | 16.2kΩ | 1 |
| R2 | 下分壓電阻 | 2kΩ | 1 |
選型建議：
深圳三佛科技提供技術支持，批量價格有優勢~如需選購可以進店鋪咨詢客服：https://detail.1688.com/offer/677273458993.html?spm=a26286.8251493.description.2.221425b2HY71ZN
BPA8505/BPA8506系列是晶豐明源針對小功率非隔離電源市場推出的高性價比方案，通過內置650V高壓MOS、極簡外圍、智能多模式控制，實現了125mA~450mA輸出范圍的完整覆蓋。相比傳統阻容降壓方案，具有效率高、待機功耗低、安全性好的顯著優勢；相比外置MOS的Buck方案，又具有成本低、體積小、設計簡單的特點。
