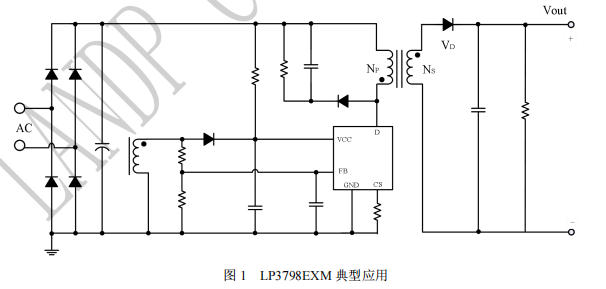

LP3798EBM是芯茂微推出的一款內置碳化硅（SiC）功率管的原邊反饋控制芯片，采用ASOP6封裝，專為小體積、高效率、高功率密度的電源應用設計。該方案配合EE1310變壓器，可實現90-264VAC全電壓輸入、24W輸出功率，并滿足各項安規認證要求，是替代傳統硅基方案的理想選擇。
核心優勢：

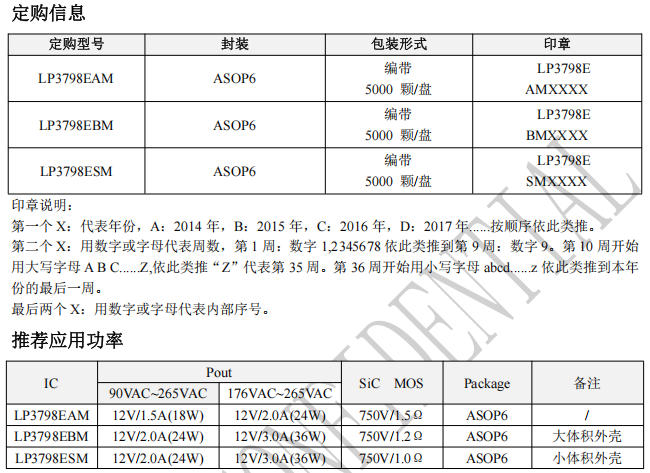

| 型號 | 功率能力（90-264VAC） | 功率能力（176-264VAC） | SiC參數 | 封裝 | 適用場景 |
|---|---|---|---|---|---|
| LP3798EAM | 12V/1.5A (18W) | 12V/2.0A (24W) | 750V/1.5Ω | ASOP6 | 標準應用 |
| LP3798EBM | 12V/2.0A (24W) | 12V/3.0A (36W) | 750V/1.2Ω | ASOP6 | 大體積外殼/高功率 |
| LP3798ESM | 12V/2.0A (24W) | 12V/3.0A (36W) | 750V/1.0Ω | ASOP6 | 小體積外殼 |
| 參數 | 推薦值 | 說明 |
|---|---|---|
| 磁芯型號 | EE1310 | 小體積、高功率密度 |
| 原邊匝數 Np | 60-70T | 根據輸入電壓范圍調整 |
| 副邊匝數 Ns | 6-8T | 12V輸出 |
| 輔助匝數 Na | 12-14T | 芯片供電 |
| 原邊電感量 Lp | 1.2-1.8mH | 影響工作模式 |
| 氣隙 | 0.15-0.25mm | 調整電感量 |
關鍵設計提示：
1、小體積，省輸出共模電感
2、變壓器小--EE1310，降低成本、PSR省431,光耦
3、溫升穩定，溫飄小，特別適合高溫環境。
4、效率高90%
| 對比項 | 傳統硅基方案 | LP3798EBM SiC方案 |
|---|---|---|
| 功率管耐壓 | 650V | 750V（余量更大） |
| 導通電阻 | 2-5Ω | 1.2Ω（損耗更低） |
| 開關速度 | 較慢 | 更快（SiC特性） |
| 效率 | 83-85% | 87-89% |
| 體積 | 較大（EE16/EE19） | 更小（EE1310） |
| 溫度 | 較高 | 更低（損耗小） |
| 成本 | 低 | 略高（但系統成本相當） |
| 可靠性 | 一般 | 更高（過溫保護完善） |
| 測試項 | 測試條件 | 標準要求 | 預期結果 |
|---|---|---|---|
| 輸出電壓精度 | 全電壓/全負載 | ±5% | ±3%以內 |
| 負載調整率 | 10%-100%負載 | ±5% | ±3%以內 |
| 線性調整率 | 90-264VAC | ±3% | ±2%以內 |
| 效率 | 115VAC/230VAC，滿載 | ≥CoC V5 | 87-89% |
| 待機功耗 | 230VAC，空載 | <75mW | <50mW |
| 啟動時間 | 115VAC/230VAC | <1s | <200ms |
| 輸出紋波 | 滿載 | <120mV | <100mV |
| ESD | 接觸/空氣放電 | ±8kV/±15kV | 通過 |
| 浪涌 | 差模/共模 | ±1kV/±2kV | 通過 |
LP3798EBM+EE1310方案是小體積、高效率、全電壓過認證電源的理想選擇：
? 小體積：EE1310變壓器，功率密度高
如需選購，可以咨詢店鋪客服：https://detail.1688.com/offer/1011535295026.html?spm=a26286.8251493.description.2.221425b2O8jPj3
