隨著電子設備功能的日益增強，對電源的要求也越來越高。KP3110系列芯片以其出色的性能，滿足了市場上對于高效率、高穩定性電源管理的需求。無論是在家用電器、工業設備還是便攜式電子設備中，KP3110系列都能提供穩定可靠的電源解決方案。接下來，我們將揭開KP3110芯片的神秘面紗，一探其內部的工作原理，并了解KP3110系列中各型號的特點和應用場景。

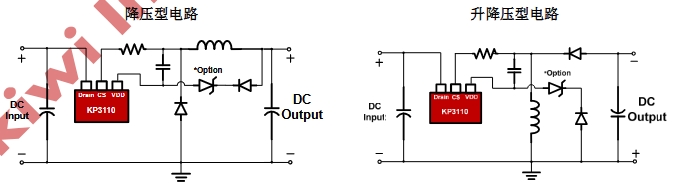

KP3110電路圖工作原理

KP3110是一款由Kiwi Instruments Corp.生產的非隔離型、高集成度且低成本的PWM功率開關，適用于降壓型和升降壓型電路。以下是KP3110的工作原理詳解：

集成高壓MOSFET：KP3110內部集成了500V高壓MOSFET，這使得它能夠在同一片晶圓上集成高壓MOSFET和控制器，從而降低系統成本。

開關式峰值電流模式控制：KP3110采用開關式峰值電流模式控制，這種控制方式可以優化系統的動態響應和效率。

振蕩器與抖頻功能：內部振蕩器頻率固定為31kHz且?guī)в卸额l功能，這有助于在保證輸出功率的條件下優化EMI效果。

輕載模式：在輕載條件下，KP3110會自動降低峰值電流基準以滿足超低待機的要求，待機功耗小于50mW。

軟啟動功能：KP3110內集成有軟啟動功能，這有助于在啟動時逐漸增加過流保護閾值，避免啟動時的電流沖擊。

保護功能：KP3110集成有完備的保護功能，包括過載保護(OLP)、過熱保護(OTP)、逐周期電流限制(OCP)、前沿消隱(LEB)和VDD欠壓保護。

自動重啟保護：當過流或過熱故障發生時，KP3110會進入自動重啟模式，以保護電路不受損害。

KP3110系列型號

KP3110系列包括多個型號，每個型號都有其特定的應用和性能參數。以下是KP3110系列的部分型號及其特點：

KP3110LGA是KP3110的一個變體，通常用于智能小家電、藍牙、WIFI等設備，為MCU供電。它內置500V MOS管，具有專利系統結構，芯片外圍只需三個器件。

KP3110LGA的輸出功率由外部編程決定，待機功耗小于15mW，并具備短路、過載、過溫保護功能，滿足六級能效標準?。

這些型號都具備KP3110系列的共同特點，如開關式峰值電流模式控制、支持降壓和升降壓電路、默認5V輸出精度±2%、完備的保護功能等。不同的型號可以根據具體的電流需求和應用場景進行選擇。

結論

KP3110是一款高性能、低成本的PWM功率開關，適用于多種小家電電源和輔助電源應用。其內部集成的高壓MOSFET和完備的保護功能使其成為一個可靠的選擇。KP3110系列提供了不同帶載能力的型號，以滿足不同應用的需求。
